Tubos Aletados

A Thermo Pipe fabrica tubos aletados nas mais diversas configurações e em diversos tipos de materiais. Fabricados em máquinas alimentadas por carros montados sobre barramento, não utilizam rolos para a alimentação dos tubos, o que garante a integridade da superfície e a possibilidade de utilizar tubos com paredes muito finas, sem danificar os tubos. Este processo permite que seja feita a fixação dos tubos nos espelhos através de expansão.

A Thermo Pipe pode fabricar tubos sem limite de comprimento, para mais informações veja nosso catálogo ou entre em contato com nosso departamento técnico.

Consulte nosso catalogo técnico

Catálogo de Tubos Aletados

Baixe o Catálogo

DOWNLOAD

CUIDADO

Somente a Thermo Pipe garante um aletamento isento de recartilhas e ovalizações na superfície do tubo , graças a sua tecnologia de aletamento por sistema de pinças.

Maquinas que trabalham com sistema de rolos para arraste do tubo, danificam a superfície externa do mesmo, sendo necessário ainda lixar as pontas dos tubos após o aletamento para fixação nos espelhos oque acarreta em perda de parede e dificulta a expansão dos tubos nos espelhos, podendo gerar vazamentos além de ocorrer incrustações que podem isolar e gerar perda de eficiência na troca térmica, levando a uma diminuição da vida útil do tubos,

CARACTERÍSTICAS DOS TUBOS ALETADOS THERMO PIPE

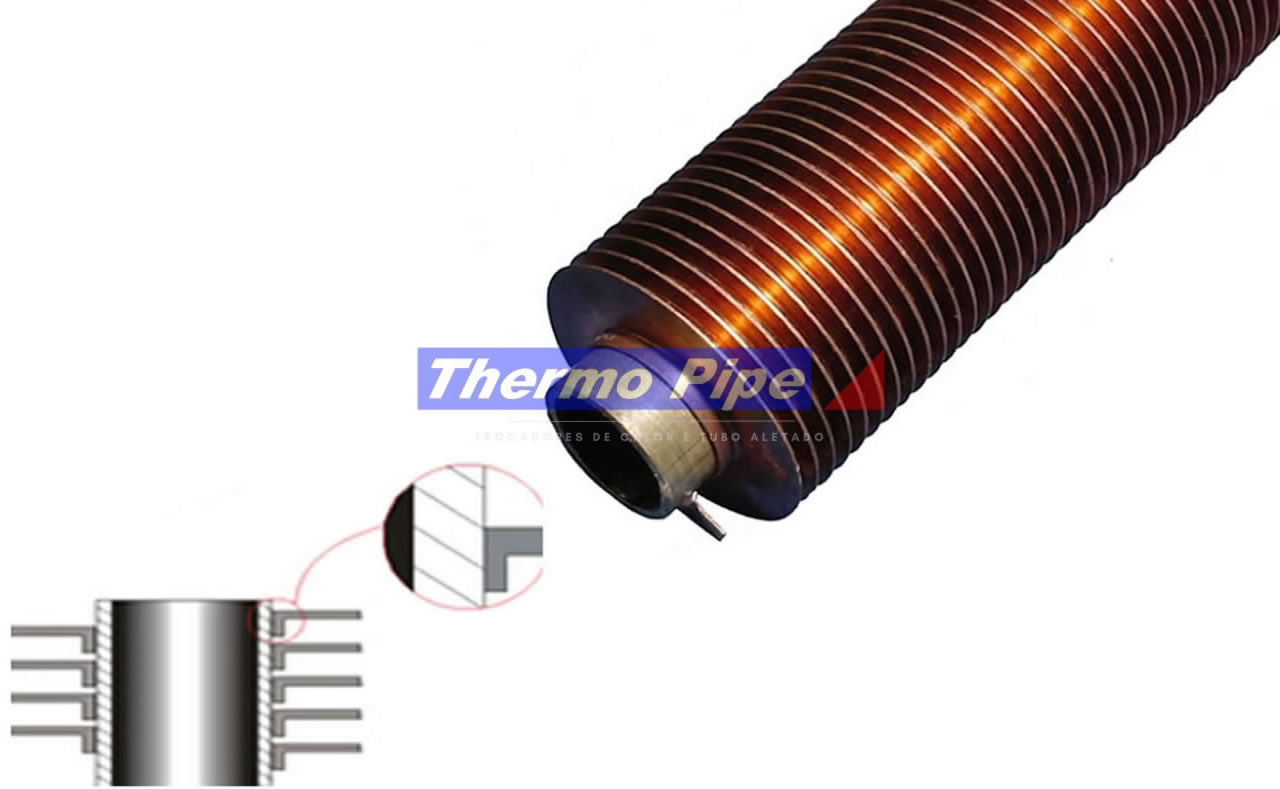

L-FIN

O Tubo L- Fin, e conformado em forma de “L” na base do tubo oque garante uma maior contato da aleta e o tubo, o material das aletas é submetido a deformação controlada sob tensão, dando a pressão de contato ideal a base das aletas no Tubo e maximizando assim as propriedades de transferência de calor. A base das aletas aumenta consideravelmente a proteção contra a corrosão do tubo.

Temperatura máxima de operação 170°C.

Materiais
Tubos: Aço carbono, Aço Inox, Cuproniquel , e alumínio.
Aletas: Cobre e alumínio.

Aplicação: Aquecedores, Resfriadores, Serpentinas.

CORRUGADO

O Tubo Corrugado e conformado sob pressão na superfície do tubo e tem a fixação das aletas por sistema de solda mig, nas extremidades, tem a característica corrugada para aumentar a turbulência nas aletas para maior eficiência na troca térmica.

Muito indicado para processos que utilizam vapor.

Temperatura máxima de operação 150°C Sem Galvanização.

Temperatura máxima de operação 250°C Com Galvanização.

Materiais
Tubos: Aço carbono, inox, cobre e suas ligas, alumínio, etc.
Aletas: Aço carbono, inox, cobre e suas ligas, alumínio, etc.

Aplicação: Aquecedores, economizadores de caldeira, Estufas de secagem.

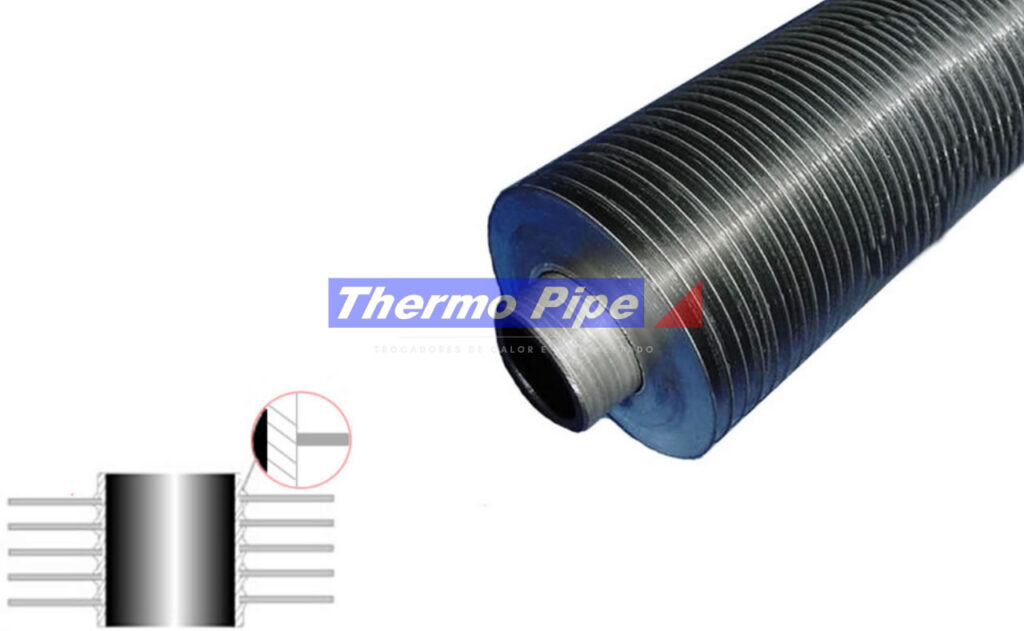

I-FIN (Aletas Soldadas)

O Tubo I – Fin ou “aletas soldadas” ,esses tubos são fabricados especificamente para o ambiente típico de alta temperatura de fornos, caldeiras e equipamentos de recuperação de calor residual.

Temperaturas elevadas.

Materiais
Tubos: Aço carbono, Aço Inox.
Aletas:Aço Carbono ou inox.

Aplicação: Ideal para caldeiras, fornos e equipamentos de recuperação residual.

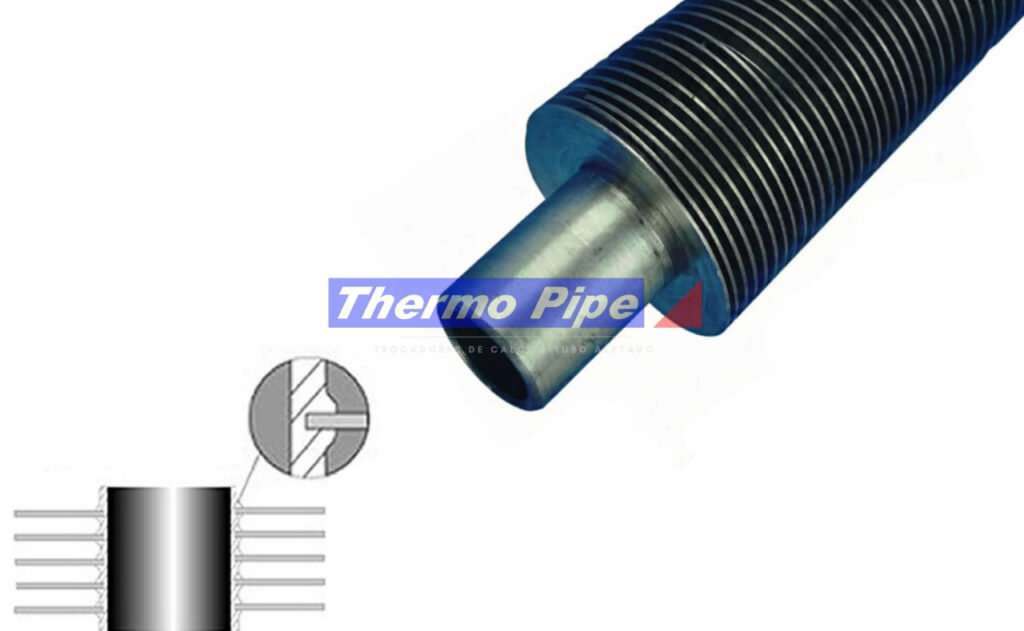

G-FIN

O Tubo G- Fin, e conformado com sitema de recravamento na base do tubo oque garante uma maior contato da aleta e o tubo, o material das aletas é submetido a deformação controlada sob tensão, dando a pressão de contato ideal a base das aletas no Tubo e maximizando assim as propriedades de transferência de calor.

Temperatura máxima de operação 450°C.

Materiais
Tubos: Aço carbono, Aço Inox, Cuproniquel , e alumínio.
Aletas: Cobre e alumínio.

Aplicação: Aquecedores, Resfriadores, Serpentinas.

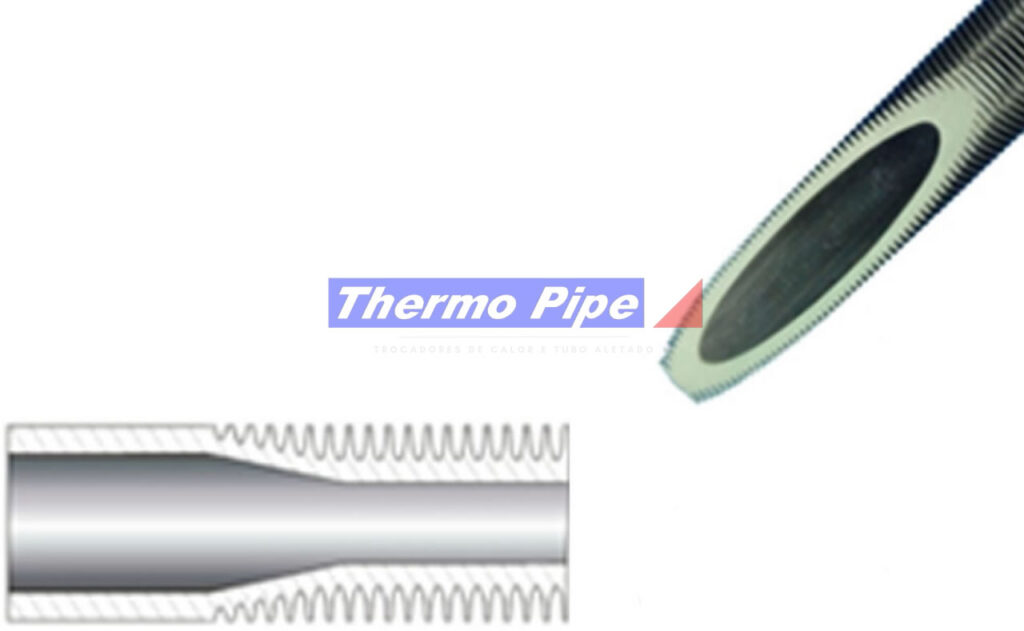

TRUFIN

O Tubo Trufin” O seu aletamento e feito com o próprio material do tubo, oferecem uma maior área de superfície externa em comparação com os tubos planos. Isso é ideal para cenários em que os coeficientes da superfície de transferência de calor variam significativamente entre o tubo do casco e o tubo interno.

Temperatura máxima de operação, pode variar de acordo com o tipo material.

Materiais
Tubos: Aço carbono, Aço Inox, Cuproniquel, cobre e alumínio.

Aplicação: Ideal para condensadores Casco tubos, Industriais Químicas e Petroquímicas.

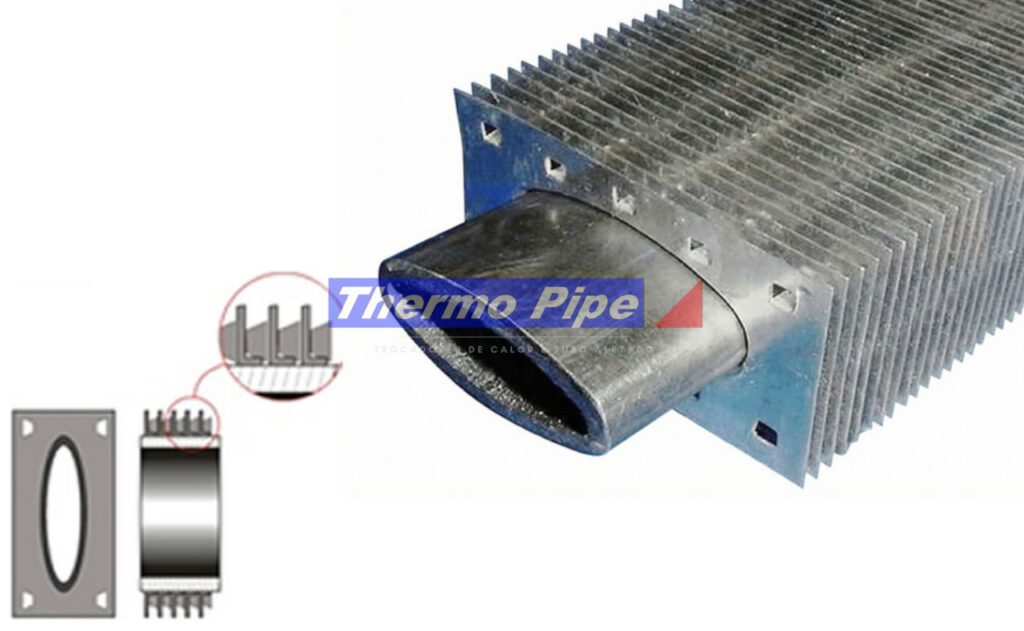

ELÍPTICO

O Tubo Eliptico, As aletas são montadas nos tubos através de interferência mecânica, usados em equipamento onde há problema de Espaço como embarcações usinas de geração de energia, os tubos elípticos fabricados em liga de cobre podem ser fornecidos com estanhagem na base das aletas. Temperatura máxima de operação para este tipo de aletamento é de 120°C e galvanizado até 250ºC.

Temperatura máxima de operação 150°C Sem Galvanização.

Temperatura máxima de operação 250°C Com Galvanização.

Materiais
Tubos: Aço carbono, Aço Inox, Cuproniquel , e alumínio.
Aletas: Cobre e alumínioe aço carbono.

Aplicação: Aquecedores e resfriadores de ar com alta capacidade de transmissão de calor.

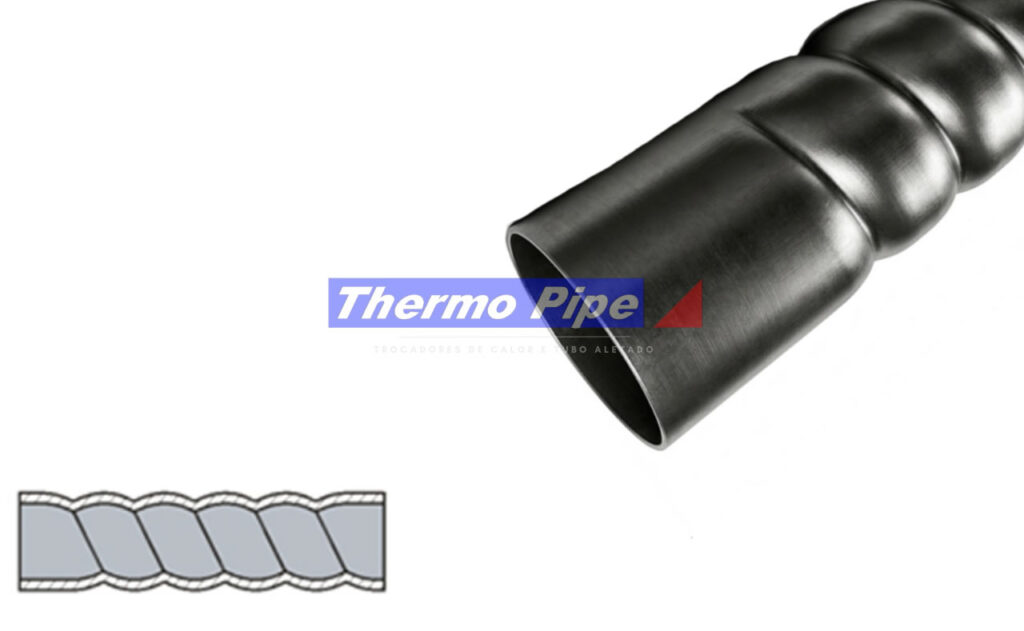

ESPIRALADO CALDEIRAS

O Tubo espiralado caldeira , tem seu aletamento feito no próprio tubo, onde o intuito e criar turbulação interna na queima do gas, aumentando consideravelmente a performance das caldeiras flamotubulares.

Temperatura máxima de operação, pode variar de acordo com o tipo material.

Materiais
Tubos: Aço carbono A 178.

Aplicação: Caldeiras flamotubulares.

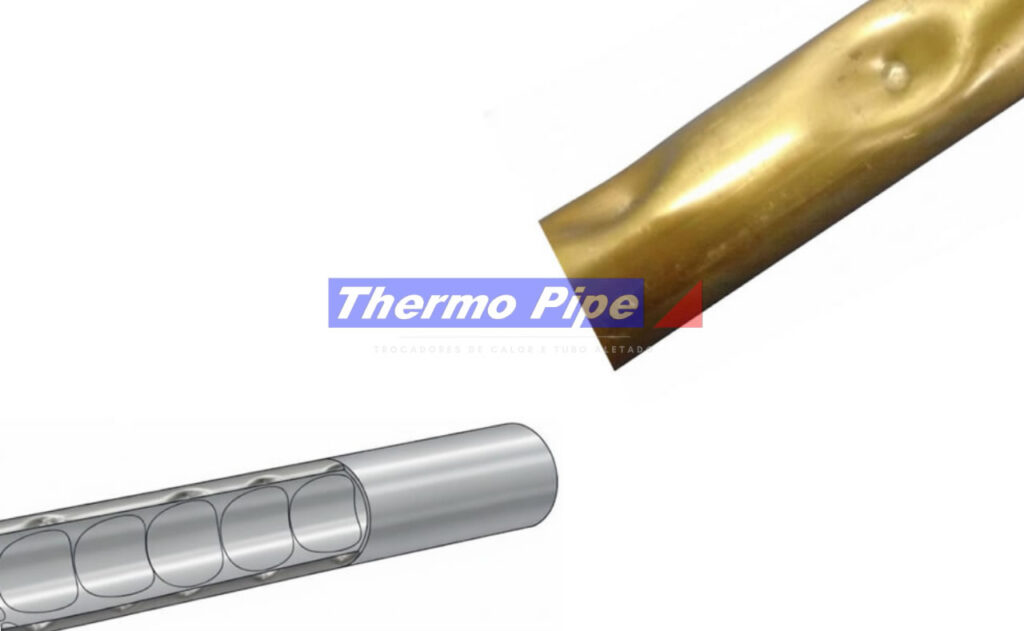

ESPIRALADO

O Tubo espiralado , tem seu aletamento feito no próprio tubo, onde o intuito e criar turbulação interna.

Aplicação: Feixes tubulares para compressores de ar, e pasteurizadores.

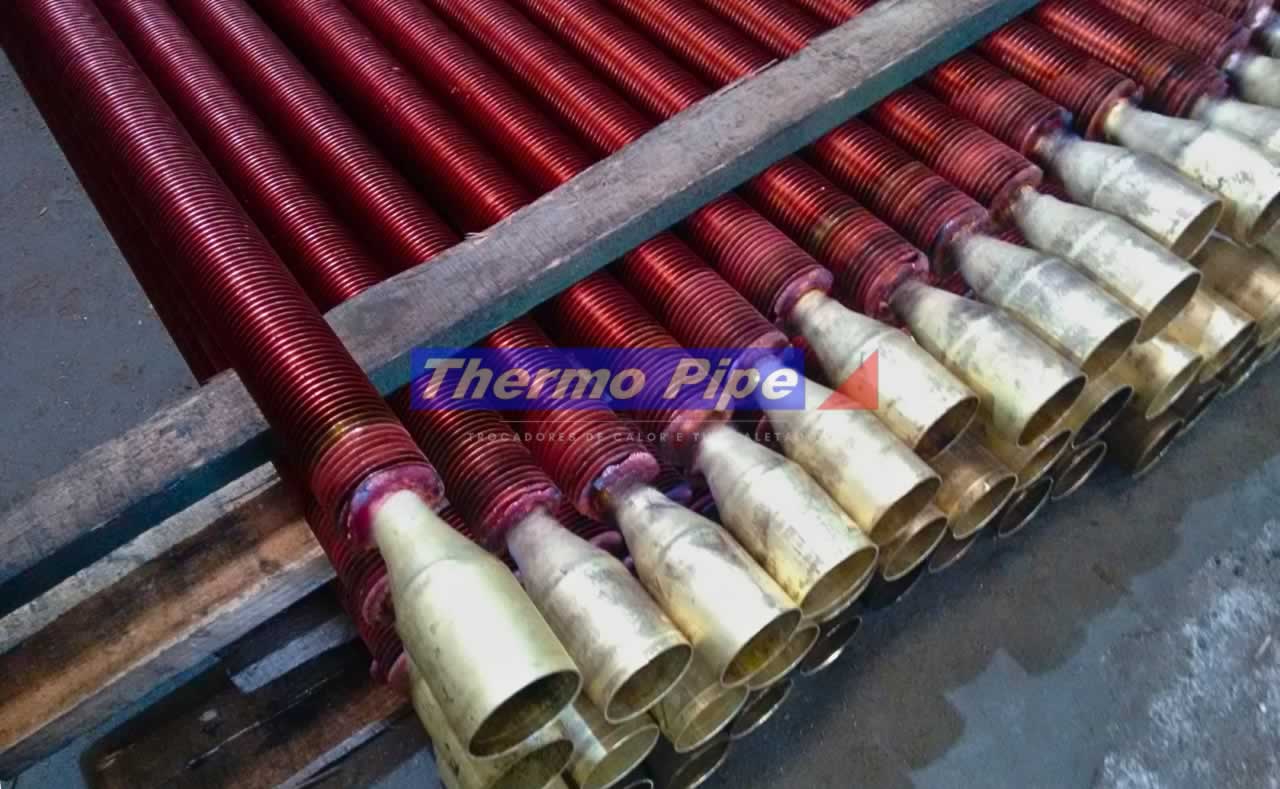

TUBOS ALETADOS COM TULIPAS

Tulipas para tubos aletados, As tulipas são usadas em trocadores de calor para facilitar a manutenção, podendo ser empregadas em quase todos os tipos de tubos aletados facilitam a retirada dos tubos quando há a necessidade de substituição parcial dos mesmos fabricadas em diversos diâmetros.

Materiais
Tubos: Cobre, Aluminio.

Aplicação: Tubos aletados, Trocadores de calor que permitam substituição parcial de tubos.

TURBULADORES

Os turbuladores ideais para quando existe a necessidades de turbilionamento interno dos tubos aletados em trocadores de calor, para aumento da troca termica, sem aumentar muito a perda de carga.

Materiais
Aço carbono, inox.

Aplicação: Feixes tubulares ,trocadores do tipo casco e tubos e resfriadores de calor.
